Інструкція як зробити шафу купе своїми руками з пантографом і штангою для речей. Деталювання ЛДСП, список фурнітури, фото кінцевого результату меблів. Ідеї на разпашні і розсувні шафи дивіться в каталозі корпусних меблів на замовлення. Гардеробні складаються з окремих шаф без фасадів.
Використані матеріали і фурнітура для шафи
- ЛДСП Egger H 3840 Клен Мандал натуральний ST9 – 2 листи розміром 2800х2070х18 мм
- ЛХДФ, біле ламіноване товщина 3 мм (ДВП) – 1 лист
- кромка ABS Клен натуральний REHAU 23х2мм і 23х0,5мм
- пантограф 630-1020мм, 10кг, Hafele (Häfele) – 2 шт
- штанга – 2 шт, фланці – 4 шт
- в прикладі використані доводчики для ваги дверей 30-50 кг (можна не ставити)
- профіль кольору рожеве золото
- наповнення дверей скло сатин, плівка матова напівпрозора
- ніжки металеві, регульовані зсередини шафи через дно – 6 шт
- рафікси під товщину ЛДСП 18 мм
Розміри і важливі деталі шафи купе
- розмір шафи-купе H2370х1400х577 мм
- внутрішній розмір отвору під розсувну систему Н2274х1364 мм
- розмір скла 3210х2250 мм (розмір дійсний для профілю прикладу)
- висота дверей 2236 мм, ширина дверей 694,5 мм (розмір актуальний для конкретного профілю і конкретного дотягувача)
- ширина ніші під пантограф 673 мм
- ліва стійка видима, тому робиться з пазом під ДВП
- права частина стає до стіни впритул, тому робиться виріз під плінтус
Розрахунок розмірів системи обчислюється в залежності від типу профілю та наявності певного типу доводчиків, якщо є. Від виду доводчиків залежить висота розсувних дверей. Компанії з виготовлення розсувних дверей в профілі для шаф купе самостійно прораховують розміри при наявності розмірів внутрішнього розміру.
Пантограф кріпитися посередині, ширина регулюється.
Креслення шафи купе з габаритними розмірами
Деталировка ЛДСП і ЛХДФ для шафи-купе
Враховуємо напрямок текстури. Розміри, кількість та сторони кромкування вказані в таблиці.
Позначення кромки:
- 1 – кромка 0.5 мм
- 2 – кромка 2 мм
Розмір задньої стінки ДВП (ЛХДФ): 2306х1386 мм.
| Параметри | Верх | Низ | Ліво | Право |
| цоколь: 466х59.5мм-3шт | 1 | 1 | 1 | |
| цоколь: 1331х140мм-1шт, Кут,Кр.,Підріз | 1 | 1 | 1 | |
| стійка: 2274х475мм-1шт | 2 | |||
| стійка: 2274х565мм-1шт | 2 | |||
| стійка: 2369х577.5мм-1шт, Паз ДВП,кут,Кр. | 1 | 2 | 1 | 1 |
| криша: 1381.5х565мм-1шт | 2 | 1 | ||
| дно: 1381.5х565мм-1шт | 2 | 1 | ||
| цоколь: 1381х59.5мм-1шт | 1 | 1 | 1 |
Металеві ніжки регульовані

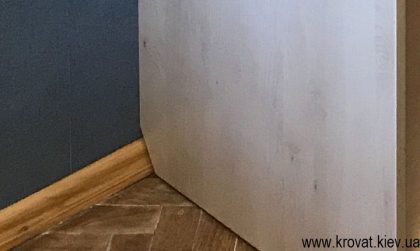

Зрізи під плінтус
Зрізи зроблені в стійці і цоколі.

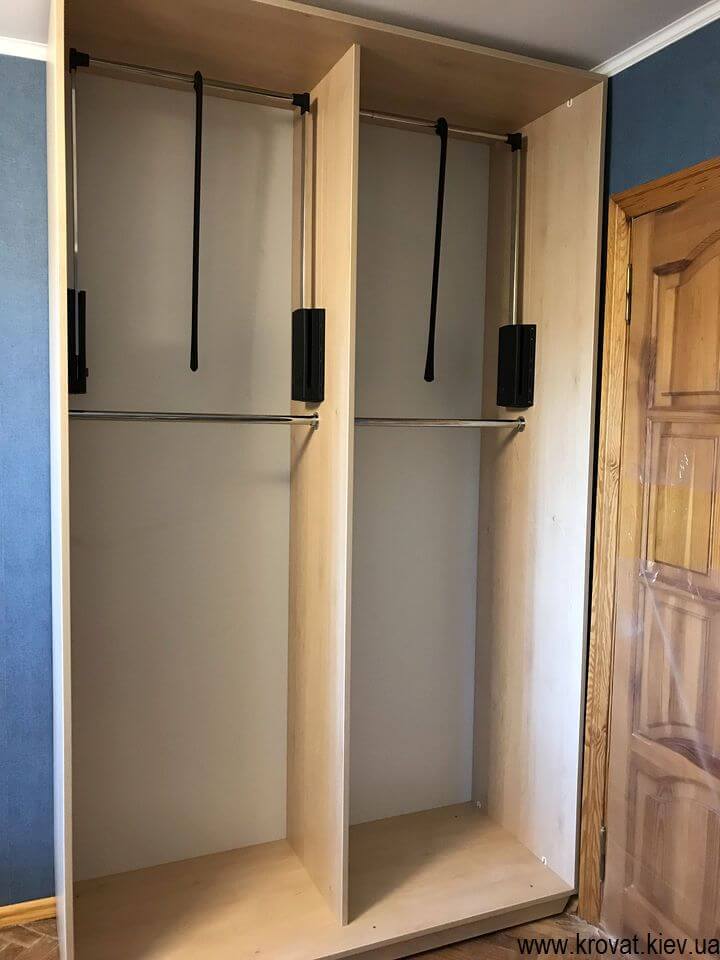

Фото готової шафи вдома в спальні
